Asennusputkijohto-HF Aalto UV – 20HF-UV SOLAR 2x6mm2+6 KEVI 100metriä

Kuvaus

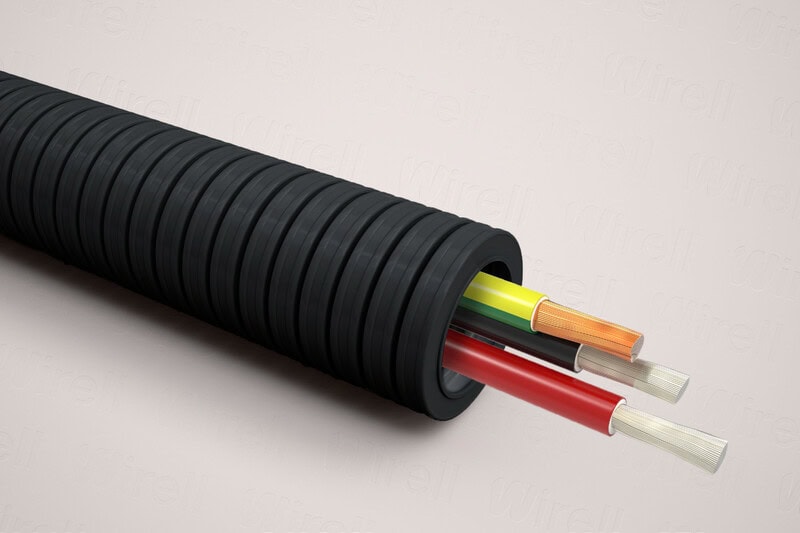

Wirell 20HF/UV SOLAR 2×6+6 100m – UV-suojattu putkijohto aurinkosähköjärjestelmiin

Wirell 20HF/UV SOLAR 2×6+6 Dca on laadukas ja pitkäikäinen valmis putkijohto aurinkosähköjärjestelmien DC-kaapelointiin. Tuote yhdistää UV-säteilyn kestävän aallotetun suojaputken, kaksi 6 mm² aurinkokaapelia sekä erillisen maadoitusjohtimen yhdeksi helposti asennettavaksi kokonaisuudeksi.

Putkijohto soveltuu erityisesti aurinkopaneelien ja invertterin väliseen kaapelointiin, ulkoasennuksiin sekä asianmukaisesti toteutettuna myös maahan asennettaviin aurinkosähköjärjestelmiin.

UV-kestävä suojaputki aurinkosähköön

Wirell Anti-UV -aallotettu suojaputki on suunniteltu kestämään suoraa auringonvaloa, UV-säteilyä ja vaihtelevia ulko-olosuhteita. Musta suojaputki on lämpöteknisesti mitoitettu jopa +90 °C:n lämpötilaan, mikä tarjoaa hyvän lämpötilankeston myös tilanteissa, joissa auringon säteily nostaa putken lämpötilaa merkittävästi.

Auringonpaisteessa mustan putken lämpötila voi nousta jopa noin +80 °C:een. +90 °C:n mitoitus lisää käyttövarmuutta ja auttaa takaamaan putkijohdolle pitkän käyttöiän.

Putken asennus- ja käyttölämpötila on -25…+90 °C.

Kestävä rakenne ja hyvä iskunkestävyys

Wirell 20HF/UV -suojaputki kuuluu luokkaan 3442 / 750 N ja soveltuu myös betonirakenteisiin asennuksiin valmistajan ja asennusmääräysten mukaisesti.

Putken iskunkestävyys on luokkaa 4, joka tarjoaa paremman mekaanisen suojan kuin kevyemmän luokan 3 putket. Tämä on tärkeä ominaisuus aurinkosähköjärjestelmissä, joissa kaapelointi joutuu alttiiksi sääolosuhteille ja mahdollisille mekaanisille rasituksille.

Putki on testattu ilmastokammiossa CEI 50289- ja CEI EN 50618 -standardien mukaisesti laitteistolla, joka täyttää ISO 4892-2 -vaatimukset.

Laadukkaat H1Z2Z2-K-aurinkokaapelit

Putkijohdon sisällä olevat aurinkokaapelit ovat laadukkaita H1Z2Z2-K-kaapeleita, joiden poikkipinta-ala on 6 mm².

Kaapelit ovat:

• Punainen ja musta
• H1Z2Z2-K
• EN 50618 -standardin mukaiset
• IEC 62930 -standardin mukaiset
• TUV 2PfG 1169/10.16 -vaatimusten mukaiset
• Tinattua kuparia
• Erittäin hyvin vettä kestäviä
• Suunniteltu aurinkosähköjärjestelmien vaativaan käyttöön

Aurinkokaapeleiden kolminkertainen sertifiointi sekä laadukas tinattu kuparijohdin tekevät kokonaisuudesta luotettavan ratkaisun pitkäaikaiseen aurinkosähkökäyttöön.

Kaapeleille ilmoitettu odotettu käyttöikä on jopa 25 vuotta.

Mukana erillinen maadoitusjohdin

Putkijohtoon on lisätty hienosäikeinen H07Z1-K Dca MKEM -maadoitusjohdin, joka mahdollistaa maadoituksen toteuttamisen osana samaa putkijohtokokonaisuutta.

Ratkaisu helpottaa aurinkosähköjärjestelmän kaapelointia ja tekee asennuksesta siistin sekä selkeän.

Soveltuu myös maahan asennettavaan kaapelointiin

Wirell 20HF/UV SOLAR KBE 2×6+6 voidaan asentaa myös maahan, kun asennuksessa noudatetaan voimassa olevia asennusohjeita, määräyksiä ja kohteen olosuhteita.

Huomioitavaa maahan asennettaessa:

1. Maasta ylös nousukohdissa putki tulee suojata mekaanisesti kaapelisuojalla, jotta saavutetaan tarvittava luokan 4 / 1250 N mekaaninen suojaus. Myös halkaistu 25 mm UV-kouruputki asennettuna 20 mm putken päälle voi saavuttaa 1250 N:n lujuusluokan 4 vaatimuksen.
2. Putkijohdon suositeltu minimiasennussyvyys maassa on 30 cm. Asennuksessa tulee huomioida kohteen olosuhteet sekä SFS 6000-8-814:2022 -vaatimukset. Kallioisessa maastossa, ajoteiden alla tai muissa erityisolosuhteissa kaapelointi tulee tarvittaessa lisäsuojata.
3. Putken päät tulee sulkea kaapelipäätteellä, jotta sadevesi ja kosteus eivät pääse putken sisään.
4. Putkijohto on suositeltavaa suojata molemmista päistä asianmukaisella oikosulkusuojauksella sekä plus- että miinusjohtimille.

Oikein suunniteltuna ja asennettuna putkijohto suojaa aurinkokaapeleita myös jyrsijöiltä, kosteudelta ja mekaanisilta rasituksilta, minkä ansiosta kaapelointi voidaan pitää toimintavarmana ja huollettavana pitkään.

Valmis ratkaisu aurinkosähköjärjestelmän kaapelointiin

Wirell 20HF/UV SOLAR 2×6+6 Dca säästää asennusaikaa, sillä aurinkokaapelit ja maadoitusjohdin ovat valmiiksi suojaputken sisällä.

Tuote soveltuu erinomaisesti:

• Aurinkopaneelien DC-kaapelointiin
• Aurinkopaneelikentän ja invertterin välille
• Omakotitalojen aurinkosähköjärjestelmiin
• Yritysten aurinkovoimaloihin
• Maatilojen aurinkosähköjärjestelmiin
• Maahan asennettaviin aurinkosähköjärjestelmiin
• Ulkoasennuksiin
• Uudisrakennuksiin ja saneerauskohteisiin

Tärkeimmät edut

• 2 x 6 mm² aurinkokaapelit + 6 mm² maadoitusjohdin
• UV-kestävä Wirell Anti-UV -aallotettu suojaputki
• Soveltuu ulkoasennuksiin ja aurinkosähköjärjestelmiin
• Suunniteltu kestämään suoraa auringonvaloa
• Asennus- ja käyttölämpötila -25…+90 °C
• Putken luokka 3442 / 750 N
• Iskulujuus luokka 4
• H1Z2Z2-K aurinkokaapelit
• Tinattu kuparijohdin
• EN 50618 / IEC 62930 / TUV 2PfG 1169/10.16
• H07Z1-K Dca MKEM -maadoitusjohdin
• Aurinkokaapeleiden odotettu käyttöikä jopa 25 vuotta
• Soveltuu asianmukaisesti toteutettuna myös maahan asennettavaksi
• Valmis putkijohtoratkaisu nopeaan asennukseen

Putken standardit

Wirell Anti-UV -putki täyttää seuraavat standardit:

• IEC/EN 61386-1:2008 + A1
• IEC/EN 61386-22:2021 + A1
• IEC 60754-2
• EN 61034-2 LSF0H

Tekniset tiedot

Tuote: Wirell 20HF/UV SOLAR 2×6+6
Tyyppi: Valmis aurinkosähköjärjestelmän putkijohto
Aurinkokaapelit: 2 x 6 mm²
Maadoitusjohdin: H07Z1-K Dca MKEM
Aurinkokaapelin tyyppi: H1Z2Z2-K
Johtimien värit: Punainen + musta
Johdinmateriaali: Tinattu kupari
Putken väri: Musta
Putkityyppi: Aallotettu Anti-UV
Putken lujuus: 750 N / luokka 3442
Iskulujuus: Luokka 4
Asennus- ja käyttölämpötila: -25…+90 °C
Maahan asennus: Kyllä, asennusohjeita ja määräyksiä noudattaen
Suositeltu minimiasennussyvyys maassa: 30 cm
Pituus: 100 m
Pakkaus: 100 metrin kelmupakkaus
Aurinkokaapeleiden odotettu käyttöikä: jopa 25 vuotta
GWP A1–A3: 21,79

Ympäristö- ja Joutsenmerkkiin liittyvät tiedot

Tuotteen ilmoitettu GWP-luku (A1–A3) on 21,79. Tuote on vakuutettu Supply Chain Declaration Portal (SCDP) -järjestelmässä uudisrakennusten kriteeriversion 4 mukaisesti Joutsenmerkin vaatimuksia varten.

GWP-luku sisältää valmistajan ilmoittamat tiedot putkelle sekä sähkökaapelille.

Laadukas putkijohto aurinkosähköön

Wirell 20HF/UV SOLAR 2×6+6 on suunniteltu aurinkosähköjärjestelmien pitkäikäiseen ja turvalliseen kaapelointiin. UV-kestävä suojaputki, laadukkaat H1Z2Z2-K-aurinkokaapelit ja erillinen maadoitusjohdin muodostavat valmiin kokonaisuuden, joka nopeuttaa asennusta ja suojaa kaapeleita ympäristön rasituksilta.

Tilaa Wirell 20HF/UV SOLAR 2×6+6  Dca Energiatuote.fi-verkkokaupasta ja toteuta aurinkosähköjärjestelmän kaapelointi siististi, turvallisesti ja pitkäikäisesti.
